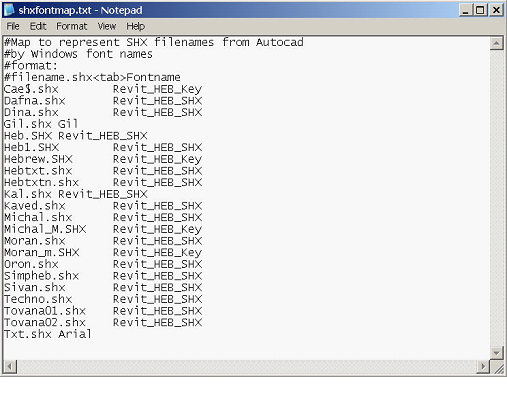

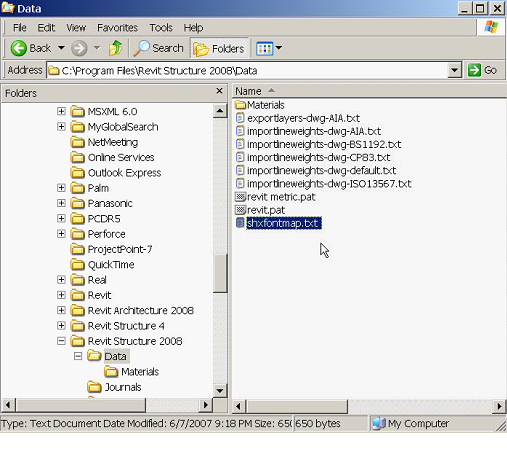

본 문서는 rugi.co.kr 에서 가져온 글입니다. 몇몇 사용자들은 가져오거나 링크된 DWG 가 shx 글꼴을 이용해서 작업된 문자가 포함된 경우 Revit Structure로 가져와서 출력할때 몇몇 shx 글꼴들은 아주 얇거나 회색으로 출력된다고 하며, 해결책을 문의합니다. 그 이유는 Revit Structure가 트루타입글꼴만 지원하기 때문입니다. 그렇지만, shx 글꼴을 원하는 트루타입 글꼴로 대치하는 방법이 있습니다. 여기 방법이 있습니다.( Revit Structure 도움말 에서) : " Revit Structure 2008 사용자 안내서 > 상호 운용성 > 가져오기/링크 > CAD 형식 가져오기 또는 링크 > AutoCAD 2008 SHX 글꼴을 트루타입 글꼴에 매핑하기" 몇몇 문자요소가 포함된 AutoCAD 2008 도면을 가져올때, 사용자는 Revit Structure에서 문자들이 제대로 보일수 있게 AutoCAD 2008 SHX 글꼴을 트루타입 글꼴로 대체할 수 있습니다. 사용자가 가지고 있는 어떤 글꼴로도 대체가 가능합니다. 첨언:대체되지 않은 SHX 글꼴에 대해서, Revit Structure는 비슷한 글꼴을 사용하긴 하지만, 결과를 예측하긴 어렵습니다. 트루타입 글꼴을 대체하는 방법은: shxfontmap.txt 파일을 메모장과 같은 문서편집기에서 엽니다. 이파일은 Revit Structure가 설치된 디렉토리의 "Data" 폴더에 존재합니다.  대체하고자하는 SHX 파일명과 그 글꼴을 대체할 글꼴명을 아래의 형식으로 입력합니다. 파일명.shx <탭> 글꼴명
 파일을 저장하고 닫습니다.
첨언 : 대체된 글꼴을 확인하기 위해 Revit Structure를 재시작 할 필요는 없습니다. 만약 필요한 DWG파일을 이미 가져왔다면, 그 파일을 다시 가져오기 하면 됩니다.
p.s 물론, 이 내용은 Revit Architecture , Revit MEP 에도 공히 적용됩니다. ^^
http://www.rugi.co.kr 에서 가져온 글입니다. Revit을 쓰면서 편하다고 생각하는게 구속조건이라는 기능입니다. Revit은 세가지 구속조건기능을 제공합니다. 정렬 , 길이 , 균일성 구속조건이 그것들이죠... 먼저 정렬 구속조건은 어떤 객체를 기준으로 다른 객체를 맞추고자 할때 사용됩니다. 물론 기준객체나 대상객체의 위치가 바뀌면, 연동되어 변경됩니다.

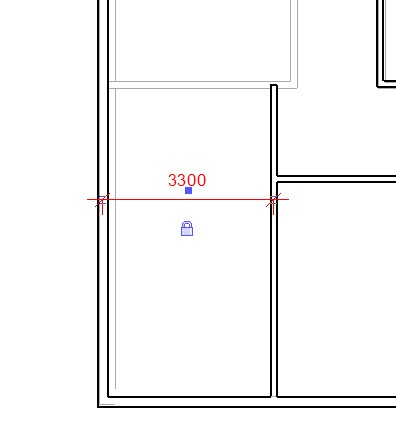

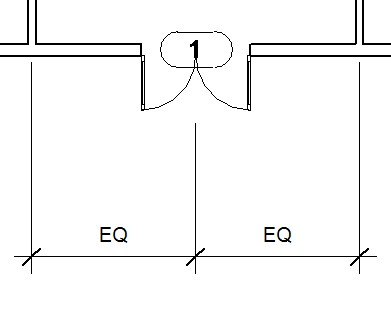

다음으로 길이 구속조건은 치수를 설정한뒤 치수를 고정시키는데 사용됩니다. 균일성 구속조건은 용어가 생소하긴 하지만, 많이 사용해보신 기능일것 같습니다. 바로, 치수를 기재한뒤에 EQ를 적용하여 균등한 값을 유지하게 만드는 것이죠..
만약, 어떤 객체에 이 세가지 구속조건이 모두 걸려있다면, 어떤 현상이 발생할까요? 물론, 구속조건 간에도 우선순위가 있습니다. 정렬 구속조건은 길이 구속조건에, 길이 구속조건은 균일성(EQ)구속조건에 우선하게 됩니다.

Autodesk Revit: Worksharing Tips - tips on using borrowing method and specifying worksets for large projects, Antony Da Gama Rose, Hagerman & Company, Inc., October 2006 Autodesk Revit Building 9.1 - improved display control for revision clouds and tags, capability to export net room/area data from Revit model to HTML file, set units for DWG exports, more, highly praised by Cyril Verley, Cadalyst, November 1, 2006 Move Over ADT... Make Room for Revit - Revit coordinates drawings, updates XREFs or schedules automatically, Mike Massey, Knowing What You Don't know About AutoCAD, November 8, 2006 Making Spaces Work for You - in REVIT - defining rooms and their boundaries, Mike Massey, Knowing What You Don't Know About AutoCAD, November 17, 2006 Revit Revolution- tips for those who do or do not want to move to BIM, Mark W. Kiker, CADD Manager Journal, November 2006 Revit Buildings Exported to AutoCAD Site Plans - Troy Gates, Revit Coaster, November 8, 2006 Revit Recommendations - suggested books on Revit, links to downloads, communities, blogs, more, Beth's CAD Blog, November 28, 2006 REVIT Element Classifications - classifying Revit building elements, Daryl, Revit Rocks, December 7, 2006 Revisions in Revit - managing revision numbers and dates for a project, Mike Massey, Knowing What You Don't know About AutoCAD, December 6, 2006 3D Detailing - the Future? - Excitech's Revit User Group meeting discussed different aspects of architectural detailing with Revit in 3D, AEC Magazine, December 8, 2006 The Rap on Revit - introduction to Autodesk Revit, Eric Wing, AUGI, December 2006 (may require free registration) Import PCP Files from Revit to ACAD- Revit Anonymous, December 3, 2006

Adam Smith published a book named "Wealth of Nations" in 1776 Wealth of Nations is an investigation into the nature and causes of national economic development. Smith writes that greater productivity is derived from manufacturing. In a visit to a pin factory he observed that the traditional craftsman might manufacture just one pin a day. The pin factory, however, using ten men created 48,000 pins a day.
This leap of productivity, Smith attributed to organization and technology: the division of labor in which one man pulls out the wire, another straightens it, a third cuts it, a forth puts a point on it, a fifth grinds the head, and so on through about 18 different steps. Technology came into play when time saving machinery was used to do the work of many.
Smith indicated that the craftsman performed all of the steps, but the factory worker did just one thing repeatedly.
This concept can also be thought of as the application of technology to the drafting or design "craftsman" known as the Architect. Turning the "craft" of design into steps applied to a process of documenting the building design. It was broken down into drawing sheets long before CAD and automated by using CAD to more effeciently develop the sheets as electronic files. Each worker in the CAD factory works on one sheet at a time and only on one portion or presentation perspective of the building.
Great strides where made in productivity, but the "art" in architecture was slowly being lost. The craftsman was loosing his skills.
Enter BIM and Revit. Now the craftsman who designs the building can "build" it in 3D. He is not longer working on separate sheets or portions of the building but has returned to the overall building as one file. He is now doing multiple portions, if not all, of the building design process at the same time.
Revit is returning the craftsmanship to the Architects.
www.rugi.co.kr에서 가져온 자료입니다. 아마도 대부분 아시는 내용일것 같고, 딱히 Tip이랄것도 없을것 같지만... 혹시나 궁금해 하시는 분이 계실듯 해서 올립니다. Revit 프로젝트의 파일 사이즈를 줄이는 방법입니다. 파일을 열때 감사(Audit) 옵션을 선택하여 여십시요. 파일 메뉴에서 사용되지 않는 항목 소거 를 클릭하십시요. 사용되지않은 항목 소거 창에서 현재의 프로젝트에서 필요하지 않은 모든 항목을 삭제하십시요. 파일 메뉴에서 링크 관리 를 클릭하십시요. 링크 관리 창에서 프로젝트에서 요구되지 않는 CAD,Revit 또는 DWF 파일들을 제거 하십시요. 파일 메뉴에서 래스터 이미지 를 클릭하십시요. 래스터 이미지창에서 현재의 프로젝트에 필요없는 이미지들을 삭제하십시요. 프로젝트를 다른이름으로 저장하시면, 파일의 데이터베이스는 다시 컴파일이 됩니다.

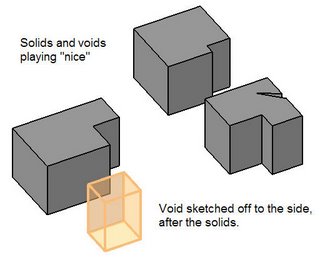

본문서는 Rugi.co.kr에서 가져온 글 입니다. 우선 매스 패밀리 작업을 하고 있으며, 솔리드 매스를 만든뒤 보이드 매스를 이용하여 훌륭하게 잘라내고 싶다고 가정합니다.

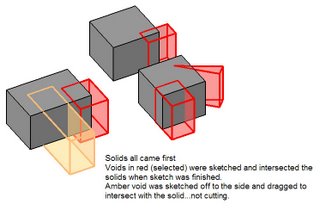

먼저 새로운 솔리드 매스를 하나 만들구요, 보이드 매스 하나를 기존의 매스와 교차되게 생성합니다. 보이드 객체는 별도의 명령을 주지 않아도 미리 생성해둔 솔리드 매스를 잘라내게 됩니다.

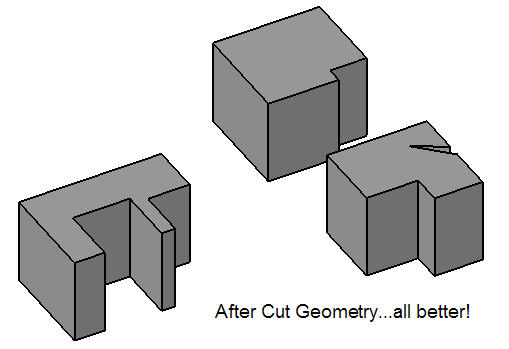

만약, 보이드를 먼저 만든뒤 솔리드를 겹쳐지게 배치를 하게 될 경우엔 보이드가 솔리드를 잘라내지 못하는 경우가 발생합니다. 그런 경우엔 도구 > 형상 절단을 이용하면, Revit은 그 교차된 부분을 잘라내어 버립니다.
특별히 언급해둘 부분은 기존에 만들어둔 솔리드와 겹쳐지지 않은 상태에서 보이드의 스케치를 끝내고, 나중에 보이드 객체를 드래그 하여 기존의 솔리드에 겹쳐지게 배치를 해도 객체는 자동 절단되지 않는다는 점 입니다.
그게 보이드 이전에 만들어둔 솔리드 객체일지라도 말이죠.
다시한번, 도구 > 형상절단 을 이용하시면 문제가 해결될 것입니다.

이제 좀 쓸 만하신가요?
Rugi.co.kr 에서 가져온 자료입니다. 도구 막대 부분에서는 특별히 달라진점은 보이지 않습니다.
새로운 아이콘 두개가 늘어났고, 형상 결합 관련된 아이콘 네개가 바뀐것 뿐입니다.
새로운 아이콘 두개는 'Tool(도구)' 도구 막대에 생겼습니다. 라인워크와 페인트 통 사이에 생긴것이구요.. 이번버젼에 Detail Componant가 추가되면서 생겼습니다.
은선(Hidden Line)을 보이게 하거나 삭제하는 기능(http://www.rugi.co.kr/viewtopic.php?t=362) 을 하는 아이콘 이구요.. 제도를 하실때 유용한 기능인듯 싶네요..^^
형상결합관련 아이콘은 어떠신가요?? 명령에 대해 좀더 직관적으로 바뀐것 같이 보이세요??


Http://Rugi.co.kr에서 가져온 자료입니다. 본문서는 http://bim-wit.blogspot.com/2006/03/modifying-split-command.html의 내용을 참고로 제작 되었습니다.
벽이나 커튼월 분할을 할때 내가 조정가능한 일정한 틈이 있었으면 좋겠다는 생각을 해본적 있으세요? 아니면, 틈이 없이 그냥 선으로만 보이는 건 어떠세요? 이제 그런 일들이 가능합니다.
이제 어떻게 이런작동을 적용하는지 살펴 보겠습니다. 대부분의 사용자들은 기본적인 분할기능을 잘 알고 있으리라고 생각합니다. 도구 풀다운 메뉴에서도 접근이 가능합니다. 이런얘기를 왜 드리냐 하면, 틈을 가진 새로운 분할 기능은 도구 풀다운 메뉴에서만 접근 가능하기 때문입니다.
어떤 작업을 하기전에 먼저 Revit을 종료해 주시기 바랍니다. Revit 프로그램 안에는 “C:Program FilesAutodesk Revit Building 8Program” 의 위치에 메모장등에서 열어서 수정할 수 있는 revit.ini 라는 파일이 있습니다. 파일을 열어서 아래로 내린뒤에 두줄만 추가하면 됩니다. 아래와 같은 내용으로 말이죠..
[Construction] AllowSplitwithGap=1
이 문서는 대소문자를 구분합니다. 그러니까, 이글을 Revit.ini에 복사해서 붙여넣기 바랍니다. 두번째 줄에 있는 “AllowSplitwithGap=1” 1이란 숫자는 설정함/설정안함의 스위치로 작동합니다. 1이면 설정을 하는것이고, 0이면 설정을 안하는 거죠. 1은 틈새의 크기를 말하는건 아닙니다. 파일을 저장하시기 바랍니다. 경우에 따라 기존의 Revit.ini 파일은 다른이름으로 저장을 해두는것이 좋을듯 합니다.

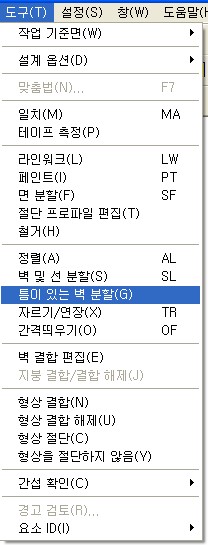

Revit을 다시 실행하고 도구(T) 풀다운 메뉴에 가시면, '틈이 있는 벽 분할(G)' 라는 새로운 분할 명령을 확인하실 수 있습니다. 명령을 실행한뒤엔 옵션바에서 간격을 설정할수 있습니다. 간격의 크기는 25.4mm(1/16”) 부터 304.8mm(1’-0”) 까지 입니다.
만약 분할에 의한 틈이 필요 없어 졌다면, 언제든지 수정할수 있습니다. 벽체를 선택하고 간격에 대한 치수를 확대해 보시면, 치수가 잠겨있는것을 보실수 있습니다. 열쇠 아이콘을 눌러서 구속을 해제한뒤 원하는 간격으로 변경하시면 됩니다.

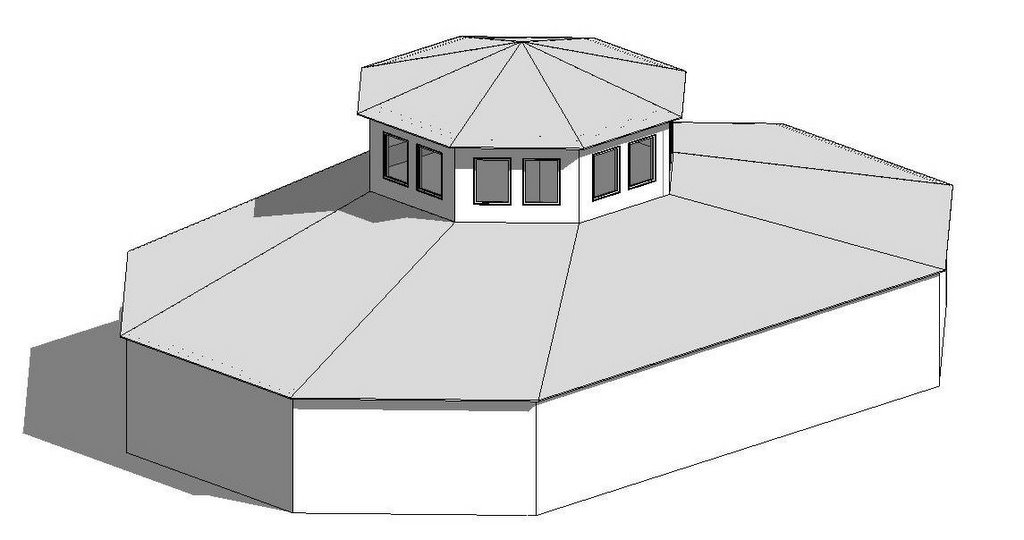

Rugi.co.kr에서 가져온 자료입니다. 최근에 Autodesk의 Revit 뉴스그룹에서 비정상적인 8각모양에서 시작하여 정팔각형 모양과 만나는 지붕을 어떻게 만들어야 하는 질문이 올라왔습니다. 형태는 이렇습니다.:
 아마도 이게시물을 읽기위해서는 스크롤을 좀 해야 할것 같습니다. 약간 미안하긴 하지만, 그림을 통한 설명이 정확하지 않을까요? 저는 매스와 솔리드 혼합 을 사용하는법에 대해 그림으로 설명하는것을 생각했습니다. 이모형을 만들기 위해서는 바닥면의 모양, 최상부의 모양, 모형의 높이 - 단 세가지만 (물론 Revit 사용법을 안다는 전제하에) 알면 됩니다.

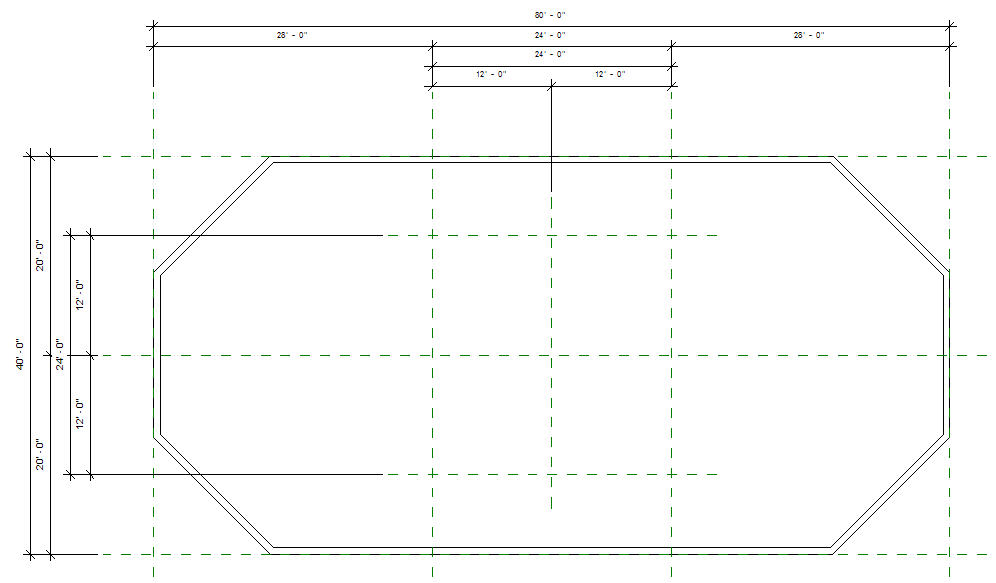

먼저 건물의 1층평면도는 건물의 컨셉에 따라 아래의 그림과 같은 형태입니다.

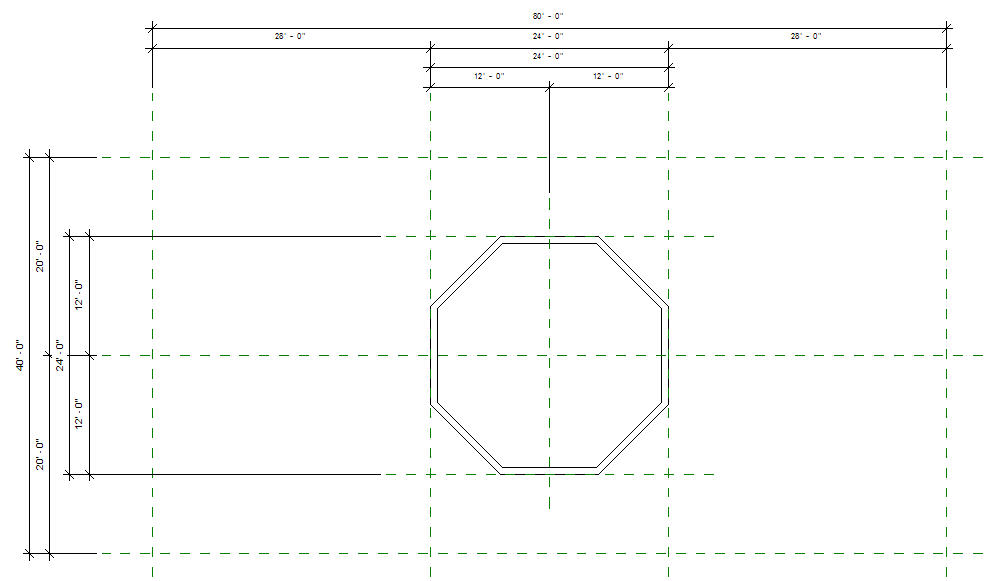

아래의 그림은 Level 3에서 시작될 상부 채광창의 평면 입니다.

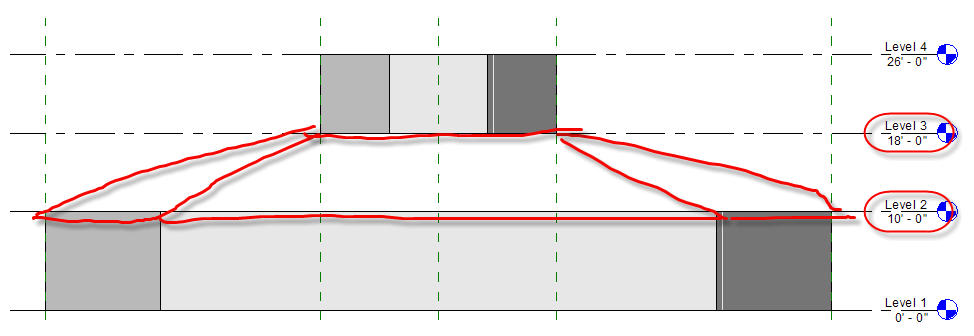

 이것은 남측 입면도 입니다.
우선 이작업을 시작하려면, 매스작업 탭을 클릭해야 합니다. 만약 탭이 보이지 않으시면, 디자인바 위의 적당한 곳에서 마우스 오른쪽 버튼을 누른뒤 매스작업 에 체크표시를 하시기 바랍니다.

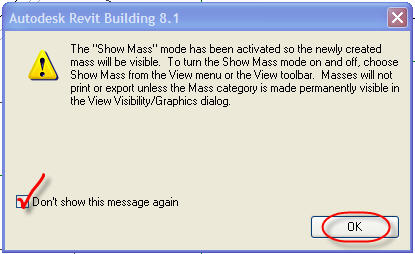

만약 Revit을 실행하고 처음 매스작업 을 하는거라면, 아마도 아래와 같은 메시지 창을 보게 될겁니다. 단순한 경고문 입니다. 매스 패밀리를 작성하여 확인하려면 도구막대에서 매스표시를 켜야 하는데, Revit은 사용자의 편의를 위해 설정을 바꿔줍니다.
혹시 매스표시 켜는법을 모르시나요? 도구막대를 보시면 매스표시 켜기/끄기가 번갈아 실행되는 버튼이 있습니다. 그런데, 프로젝트를 처음열었을때, Revit 은 매스를 보여주지 않습니다. 그러니까 처음열었을때 그동안 작업된내용이 없어졌는줄 알고 너무 놀라지 마시고 매스표시를 켜기만 하세요. 그동안 작업된 내용들은 문제가 없읍니다.
그럼, 매스 패밀리를 만들어 보시죠..( 내부 패밀리 입니다.)
Revit은 생성될 매스의 이름을 물어볼것이고, 기본적인 이름으로 '매스1' 을 제안합니다. 물론 그이름을 그대로 쓸수도 있고, 더 좋은 이름을 선택할 수도 있습니다. 다음 버튼을 클릭합니다. 선을 선택한뒤에 옵션막대 에서 다각형을 선택합니다. 측면에 8을 입력하고 외접 다각형을 선택합니다.

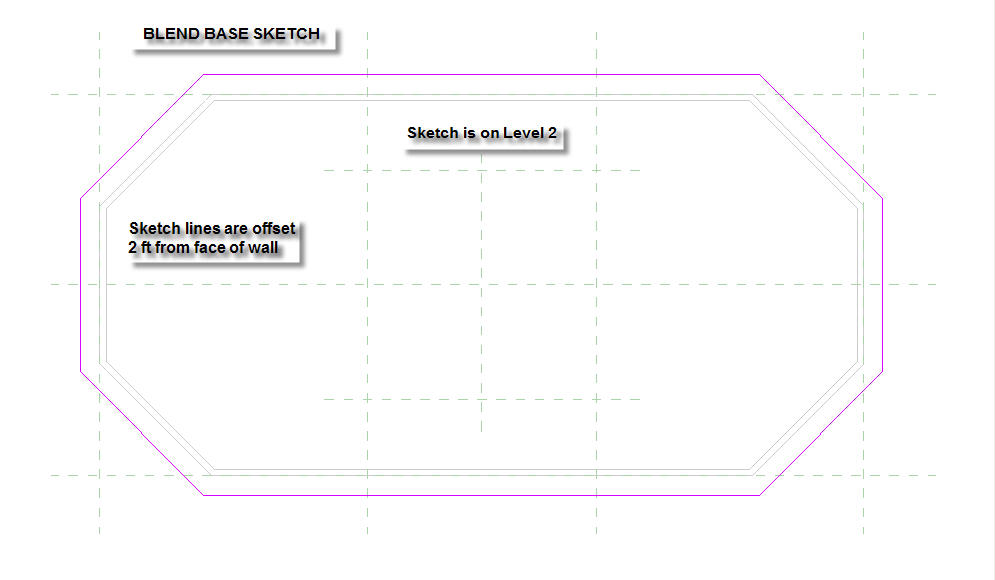

어떤 방법을 사용해도 좋습니다. 사용자가 지붕매스의 기준을 어떻게 스케치하는지는 중요하지가 않거든요. 스케치는 닫혀있어야 한다는 점과 혼합매스의 바탕- 지붕 처마선의 하단부- 을 스케치중이라는 점만 염두에 두면 되죠. 아래의 그림과 같은 형태이면 됩니다.

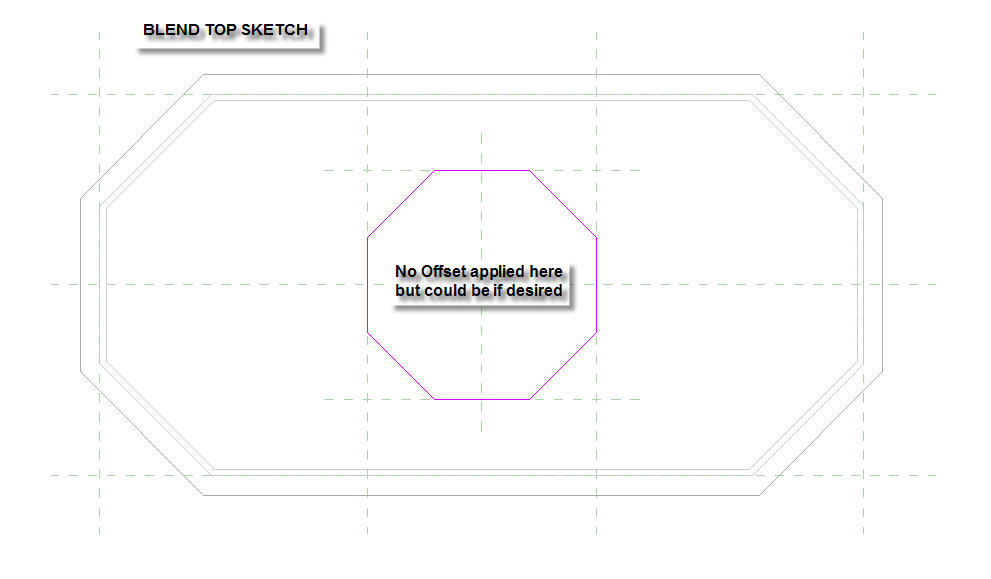

다음으로 지붕의 상단 형태를 스케치 해야 합니다. 설계막대의 상단편집 을 누르면 조금전의 하단부 스케치가 회색으로 보이게 됩니다. 같은 방법을 사용해서 아래의 그림과 같이 상단부를 스케치 합니다.

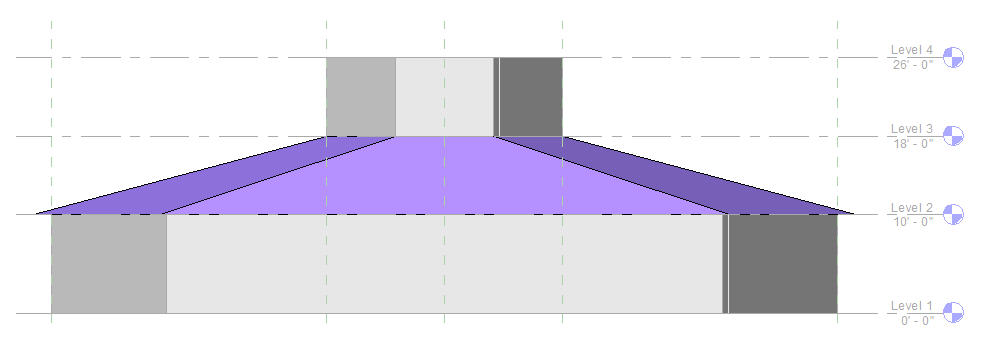

이제 설계막대의 스케치완료를 눌러서 혼합매스를 완료 합니다. 남쪽 입면뷰 로 바꾸면 아래와 같은 형상을 보실수 있습니다.

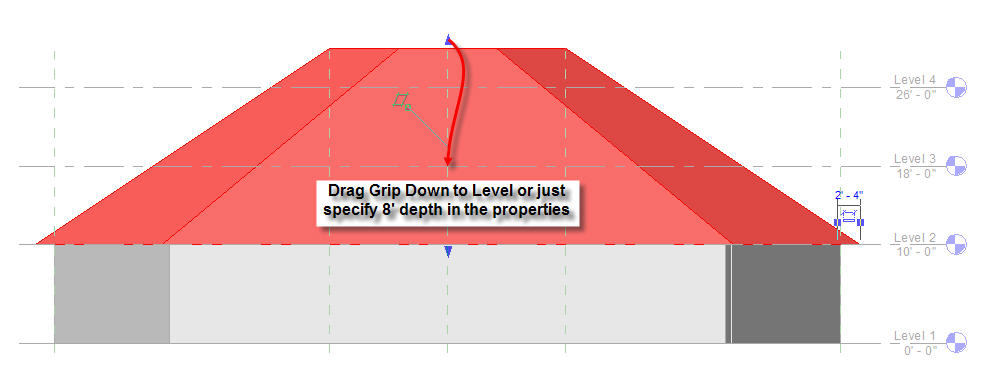

 제경우엔 매스의 깊이값이 20피트로 설정되있어서 생각했던것 보다 많이 높게 되었습니다. 상단의 그립점을 잡아서 레벨3으로 당겨주면 됩니다. 옵션 막대에 정확한 깊이값을 입력해도 설정이 가능합니다. 두가지 방법모두 레벨3에 설정되어야 합니다.

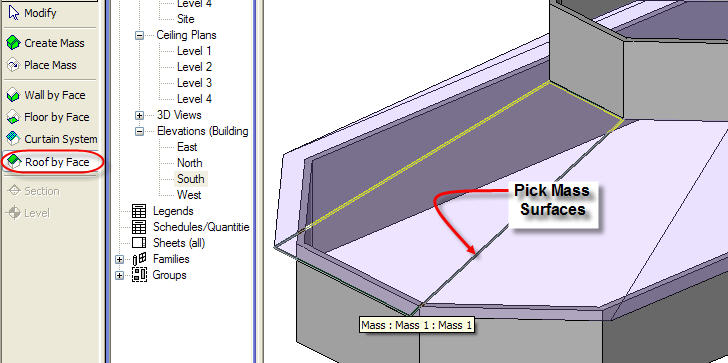

이제 설계막대의 매스완료를 누르면, 지붕을 만들 준비가 끝나게 됩니다. 설계막대에서 면으로 지붕만들기를 선택한뒤, 매스의 면을 선택합니다. 벽체에 직교하는 면을 선택만 하면 되는겁니다.

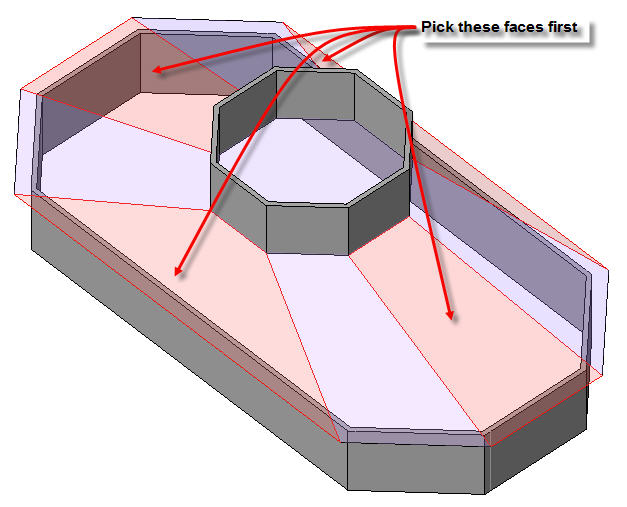

만약 모든면을 한꺼번에 선택하면, Revit은 '지붕을 만들 수 없습니다.'라는 오류 메시지를 띄울것입니다. /지붕의 두께는 한번 시도해 보시기 바랍니다. 그렇지 않으면 아래의 그림과 같이 네개의 면을 먼저 선택하세요.
지붕작성을 누릅니다.

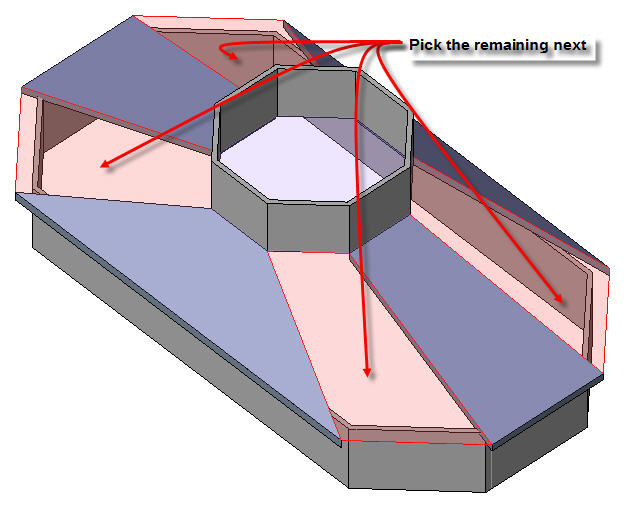

이제 다른면을 선택하면 됩니다.
지붕작성을 누릅니다.
매스에 변화가 생긴경우 옵션막대의 개조 를 누르면 지붕의 형태도 매스의 형태대로 반영됩니다. 이 방법은 매스에서 면을 선택하여 지붕으로 전환했을때만 적용됩니다. 그럼, 즐거운 블랜딩 되시기 바랍니다.. ^^*
| 이글루스 가든 - 30대의 건축을 이야기 하자~

Rugi.co.kr 에서 가져온 자료입니다. 건축가를 위한 도구 Revit 관련 사이트 목록입니다. Rugi.co.kr - 국내 최초의 Revit 전문 사용자 모임 Revit Building 과 Revit Structure 를 메인으로 한 Revit 사용자 모임 사이트 입니다. SketchUp 과 ADT에 대한 정보도 제공하며 건축을 하는 사람들을 위한 Revit사이트로 홍보하고 있습니다. http://www.rugi.co.kr
Revitcity - Revit Users Resource Center 현재 가장큰 Revit 사용자 모임 사이트 입니다. 방대한 수준의 Revit Family를 보유하고 있으며, 종종 갤러리에서 상당수준의 Revit 결과물을 확인하실수 있습니다. http://www.revitcity.com
AUGI - 세계적인 Autodesk User Group 사이트 모든종류의 Autodesk 제품군에 대해 논의되고 있으며, Forum이 상당히 활성화 되어 있습니다. 격월간으로 고급수준의 PDF 잡지도 무상으로 배포하고 있습니다. Augi의 Revit Forum을 방문하셔서 실력을 업그레이드 하시기 바랍니다. 얼마전엔 Rugi.co.kr에 대해서도 논의 된적이 있습니다. http://www.augi.com
DG cad - Autodesk제품 관련 동영상 제공 사이트 기초적인 동영상은 무상으로 제공되며, 고급 동영상은 일정 비용을 부과합니다. http://www.dgcad.com/
CAD Digest -각종 CAD관련 문서를 읽을수 있는곳입니다. 물론, Revit의 자료도 상당수 보실수 있습니다. 기능 / 자습서 / 리뷰 / 성공사례등으로 분류되어 있습니다. http://www.caddigest.com/
CADalyst CAD Digest와 비슷한 CAD 관련 문서를 얻을수 있는 곳입니다. http://aec.cadalyst.com/aec/
레빗 가족 국내 최대의 CAD 사용자 모임인 gocad에서 운영하는 Revit 사이트 입니다. 뉴스/질문/자료실/강좌/플라자 로 구성되어 있습니다. http://revit.gocad.co.kr/
Revit Oped AutoCAD Revit 컨설턴트인 Steve Stafford님이 운영하는 Revit blog 입니다. 저희 Rugi에도 몇몇 문서를 번역하여 올려두었으며, 저희 사이트가 링크되어 있는곳 입니다. http://revitoped.blogspot.com/
Revitalize 호주의 건축가인 Bruce Gow님이 운영하는 Revit blog입니다. Revit관련한 팁이 종종 올라오곤 합니다. http://revit-alize.blogspot.com/
Revit Rants 호주의 Chris Price님이 운영하는 Blog 입니다. http://revitrants.blogspot.com/
Revit Family Man - The Revit Family Editor Shaun van Rooyen님과 Mike Hardy Brown님이 운영하는 Blog 입니다. http://revitfamilies.blogspot.com/
The REVITlution Christopher Zoog님이 운영하는 Blog 입니다. http://revitlution.blogspot.com/
All Things BIM James Van님과 Jim Balding 님이 운영하는 Blog 입니다. http://bimguru.blogspot.com/
뉴스그룹 한글이 아닌 영어를 사용한다는 단점은 있지만, 최신의 소식들이 실시간으로 포스팅되는곳입니다. 서버명 : discussion.autodesk.com autodesk.revitbuilding autodesk.revitstructure
|
